Scaling Book 入门第 5 章：集合通信原语

本章目标：理解分布式训练/推理中最常用的几种通信操作（AllReduce、AllGather、ReduceScatter、AllToAll），以及它们的时间开销。

对应原书：Chapter 3 (Sharded Matrices) 的通信原语部分
优先级：⭐⭐⭐ 高 | 建议时间：Day 4, 约 2 小时

5.1 为什么需要集合通信

🔗 与你的联系

你做 CV 分布式训练时一定用过 Data Parallel：每张卡有完整的模型副本，各自算梯度，然后做一次 AllReduce 把梯度求平均。这个 AllReduce 就是最简单的集合通信原语。

LLM 训练中，由于模型太大无法放在单卡上，需要更多种类的通信：切分权重后要 AllGather 拼回来，切分激活值后要 ReduceScatter 合并结果。理解这些原语是理解所有并行策略的基础。

📋 背景知识：MPI 与分布式计算

MPI（Message Passing Interface）是分布式计算的标准通信接口，定义了 AllGather、AllReduce 等集合通信的语义。NCCL、Gloo、XLA 的分布式通信都遵循 MPI 定义的语义。

关键概念：

• 进程 vs 线程：分布式训练中每个 GPU/TPU 对应一个独立进程（有自己的内存空间），进程间通过消息传递通信。这与单机多线程（共享内存）不同。
• Rank：每个进程在通信组中的唯一编号（0 到 N-1）
• World Size：参与通信的总进程数（= 总 GPU/TPU 数）
• 通信组（Communicator）：一组可以互相通信的进程。可以创建子组（如节点内、跨节点分别通信）
• 集合通信 vs 点对点通信：集合通信是所有进程同步参与的操作（如 AllReduce）；点对点通信是两个特定进程间的发送/接收（如 PP 中的激活传递）

# PyTorch 中初始化分布式进程组的典型代码
import torch.distributed as dist
dist.init_process_group(backend="nccl")  # GPU 用 NCCL
rank = dist.get_rank()          # 当前进程编号
world_size = dist.get_world_size()  # 总进程数

5.2 环形算法：集合通信的基础

在理解具体原语之前，先理解它们共同的底层机制——环形算法（Ring Algorithm）。

为什么用环形

TPU 在 Torus 拓扑中天然形成环。GPU 虽然通过 NVSwitch 全互联，但 NCCL 也常用环形算法来实现集合通信（简单、高效、容易扩展）。

单向环 vs 双向环

单向环：数据只沿一个方向传递，每个分片需要 $N-1$ 跳到达所有设备。

N=4 设备的单向 AllGather（4 步）：

初始：  D0=[A]  D1=[B]  D2=[C]  D3=[D]

Step 1: D0=[A,D] D1=[B,A] D2=[C,B] D3=[D,C]   (每设备向右传一份)
Step 2: D0=[A,D,C] D1=[B,A,D] D2=[C,B,A] D3=[D,C,B]
Step 3: D0=[A,B,C,D] D1=[A,B,C,D] D2=[A,B,C,D] D3=[A,B,C,D] ✓

双向环（TPU 有 wraparound 时）：数据同时向两个方向传递，只需 $\lfloor N/2 \rfloor$ 跳。

N=4 设备的双向 AllGather（2 步）：

初始：  D0=[A]  D1=[B]  D2=[C]  D3=[D]

Step 1: D0=[A,D,B]  D1=[B,A,C]  D2=[C,B,D]  D3=[D,C,A]  (向左+向右)
Step 2: D0=[A,B,C,D] D1=[A,B,C,D] D2=[A,B,C,D] D3=[A,B,C,D] ✓

通信时间推导

设数组总大小为 $V$ 字节，分片在 $X$ 个设备上。

双向环 AllGather：每跳传输 $2V/X$ 字节（两个方向各 $V/X$），需要 $X/2$ 跳。总时间：

其中 $W_{\text{bi}}$ 是双向带宽。关键结论：时间与设备数 $X$ 无关！只取决于数据总量和链路带宽。

这之所以成立，是因为虽然跳数随 $X$ 增加，但每跳传输的数据量随 $X$ 减少，两者恰好抵消。

5.3 四种核心通信原语

假设有 N 个设备，每个设备持有一份数据。

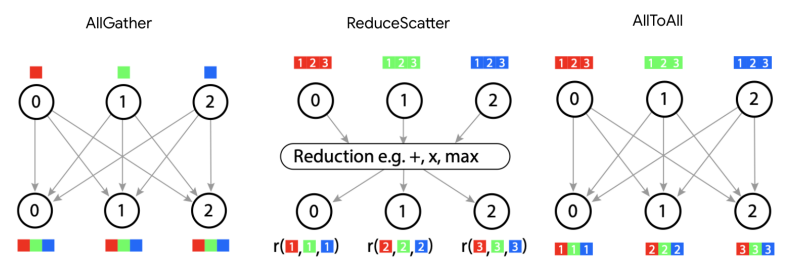

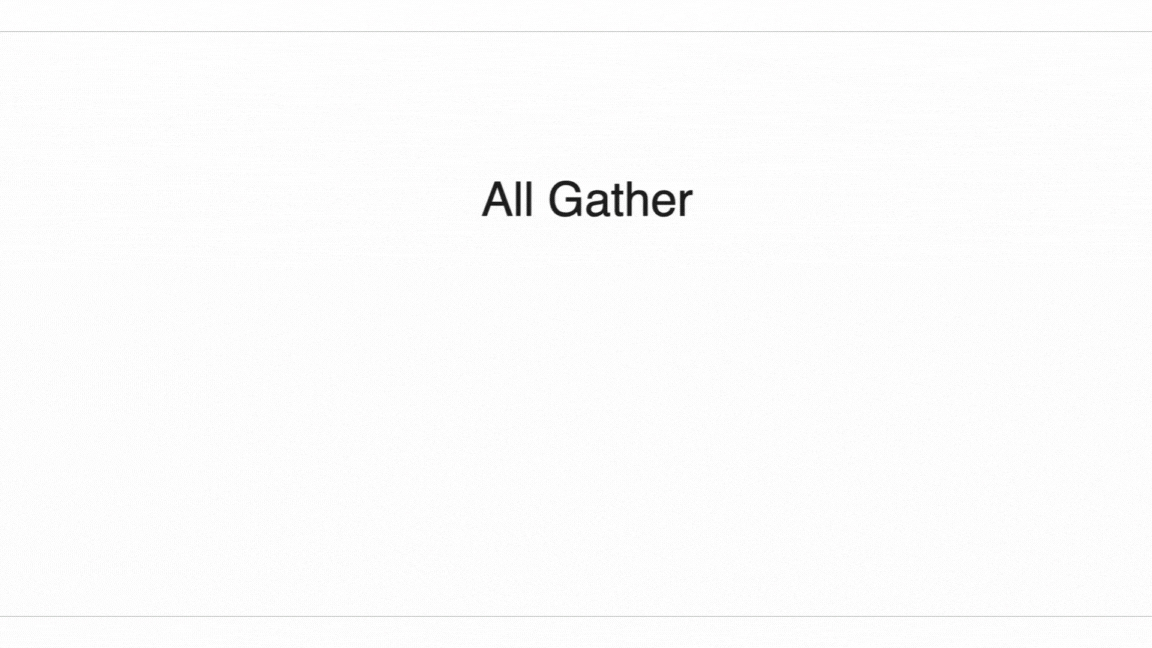

AllGather

功能：每个设备持有一个分片，通信后每个设备拥有完整数据。用分片记号表示：

即”移除下标”——将沿 $X$ 轴分片的数据收集到所有设备上。

通信前：设备0=[A], 设备1=[B], 设备2=[C], 设备3=[D]
通信后：设备0=[A,B,C,D], 设备1=[A,B,C,D], ...（每个设备都有全部）

• 通信量：每设备发送自己的分片（大小 $V/N$），接收其余 $N-1$ 个分片
• 总字节/设备：发送 $V \times (N-1)/N \approx V$
• 时间（带宽限制）：$T = V / W_{\text{bi}}$（与 $N$ 无关！）
• 用途：Case 2 分片矩阵乘法中恢复被分片的收缩维度；FSDP 中恢复完整权重

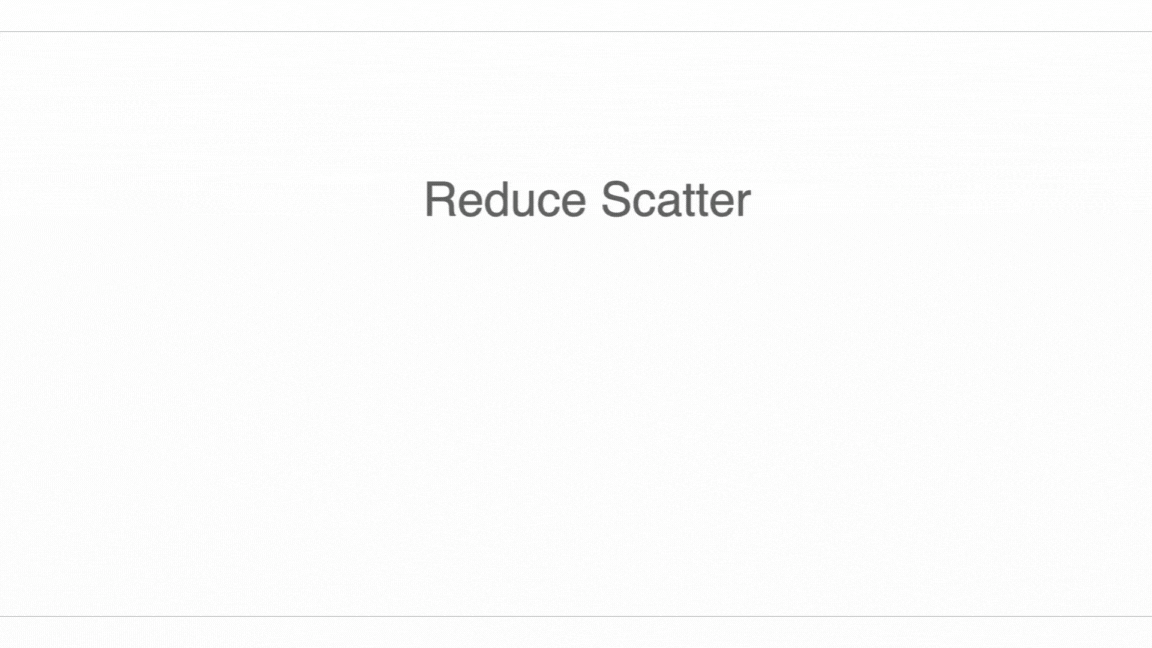

ReduceScatter

功能：每个设备持有完整数据（但各设备的值不同，需要归约），通信后每个设备持有归约后的一个分片。用分片记号表示：

即”移除 ${U_X}$（未归约标记），添加下标”——先求和再分片。

通信前：设备0=[a₀,a₁,a₂,a₃], 设备1=[b₀,b₁,b₂,b₃], ...
通信后：设备0=[a₀+b₀+c₀+d₀], 设备1=[a₁+b₁+c₁+d₁], ...

• 通信量和时间：与 AllGather 相同（$T = V / W_{\text{bi}}$）
• 用途：Case 3 分片矩阵乘法中归约部分和；DP 中归约梯度的第一步
• 维度选择的自由度：ReduceScatter 引入一个新的分片维度，可以选择沿哪个逻辑维度分片。例如 $C[I, K] {U_X}$ 可以归约为 $C[I_X, K]$ 或 $C[I, K_X]$，具体选择由后续计算需求决定

ReduceScatter 与 AllGather 的对偶关系：

这两个操作互为转置（也是互为反向传播的导数）：

• 前向用 AllGather → 反向用 ReduceScatter
• 前向用 ReduceScatter → 反向用 AllGather

这源于广播（broadcast）和归约（reduce）作为线性算子互为转置的数学性质。

AllReduce

功能：每个设备持有一份数据，通信后每个设备拥有所有设备数据的归约结果（如总和）。用分片记号表示：

即”移除 ${U_X}$”——求和后保持完全复制。

📋 背景知识：AllReduce = ReduceScatter + AllGather

AllReduce 不是一个”基本”操作——它由两步组成：

步骤1 (ReduceScatter)：归约 + 分片 → 每设备得到 sum 的 1/N
步骤2 (AllGather)：收集所有分片 → 每设备得到完整 sum

因此 AllReduce 的通信时间是单次 AllGather/ReduceScatter 的 2 倍：

\[T_{\text{AllReduce}} = 2 \times \frac{V}{W_{\text{bi}}}\]

在 Ring AllReduce 实现中：

• N 个设备组成环
• 数据分 N 份，经过 N-1 步传递完成 ReduceScatter
• 再经过 N-1 步完成 AllGather
• 总通信量：2V × (N-1)/N ≈ 2V

NCCL 的实际实现更为复杂：NCCL 会根据消息大小和拓扑自动选择最优算法。小消息用 Tree 算法（$\log N$ 延迟），大消息用 Ring 算法（最大化带宽利用）。

• 用途：DP 中同步梯度（最经典的用法）；Case 3 分片 matmul 中归约部分和（如果不需要输出分片）
• 一个常见的优化：如果后续操作本来就需要分片结果，可以只做 ReduceScatter 而跳过 AllGather，延迟到需要时再 AllGather。这在 FSDP / ZeRO-3 中被广泛使用

AllToAll

功能：每个设备将自己的数据分成 N 份，分别发送给 N 个设备。可以理解为“将下标从一个维度移到另一个维度”：

通信前：设备0=[A₀,A₁,A₂,A₃], 设备1=[B₀,B₁,B₂,B₃], ...
通信后：设备0=[A₀,B₀,C₀,D₀], 设备1=[A₁,B₁,C₁,D₁], ...

AllToAll 为什么比 AllGather 便宜？ AllGather 中每个分片需要到达所有设备；AllToAll 中每个分片只需到达一个目标设备。在双向环上，AllToAll 的代价仅为 AllGather 的 1/4：

推导直觉：AllGather 中每个分片平均要跳 $N/2$ 步（环的半径），AllToAll 中每个子分片平均只需跳 $N/4$ 步（因为目标随机分布），再加上 AllToAll 的每个子分片比 AllGather 的分片更小（$V/N^2$ vs $V/N$），两个因素叠加得到 1/4。

📋 背景知识：AllToAll 1/4 代价的严格推导

考虑 $N$ 个设备的单向环：

• AllGather：每个分片（$V/N$ 字节）传过 $N-1$ 条链路 → 每条链路总流量 = $V(N-1)/N \approx V$
• AllToAll：设备 $i$ 要将 $N$ 个子块分别发到 $N$ 个目标。距离为 $k$ 的子块需跳 $k$ 步 → 每设备总流量 = $(V/N^2) \times (1+2+…+(N-1)) = V(N-1)/(2N) \approx V/2$

单向环上 AllToAll 是 AllGather 的 1/2。

加上双向通信：AllGather 获得 2× 加速（可双向传递），AllToAll 获得 4× 加速（最远只需传 $N/2$ 而非 $N$，且双向）。

综合：AllToAll 时间 = AllGather 时间 × $\frac{1/2}{2} = 1/4$

• 用途：MoE 模型中将 token 路由到不同 expert；Expert Parallelism 中重新分布激活值
• ND AllToAll：在 $A \times B \times C$ 的网格上，$T = V \times \max(A,B,C,…) / (4NW_{\text{bi}})$
• GPU 上的 AllToAll：节点内全互联，AllToAll 更高效（$T \approx V/(N \times W_{\text{GPU}})$）；跨节点退化严重

所有原语一览

5.4 通信时间的深入分析

带宽限制 vs 延迟限制

上面的公式 $T = V/W$ 假设了带宽限制（bandwidth-bound）模式——数据量大到传输时间远超固有延迟。但实际中每次 ICI 跳转有约 1μs 的固有延迟（不管传多少数据），当数据很小时进入延迟限制（latency-bound）模式：

延迟限制阈值：在 TPU v5e 上（单向 ICI = $4.5\text{e}10$ B/s），发送任何小于 $4.5\text{e}10 \times 1\text{e-}6 = 45\text{ KB}$ 的缓冲区都会进入延迟限制。

💡 Pop Quiz：带宽限制还是延迟限制？

在 TPU v5e 4×4 slice 上 AllGather bf16[128]（256 字节），沿轴 4 做。需要多久？

点击查看答案

每分片 = 256/4 = 64 字节。$64 / 4.5\text{e}10 \approx 0$ → 远小于 1μs → 延迟限制。

TPU v5e 4×4 中轴 4 无 wraparound（需要 16 才有），只能单向传 3 跳 → $T \approx 3\mu s$。

实测约 8μs（各种开销）。

多轴 AllGather

当数组沿多个轴分片时（如 $A[I_{XY}, J]$），AllGather 可以利用多个 ICI 轴同时传输：

多轴带来的好处：

• 带宽限制时：有效带宽乘以轴数（$W_{\text{effective}} = W_{\text{bi}} \times N_{\text{axes}}$）
• 延迟限制时：路径长度为所有轴长度之和

在 Torus（TPU）上

TPU v5e（2D，单向 ICI = 45 GB/s/轴）：

TPU v5p（3D，单向 ICI = 90 GB/s/轴）：

在 NVLink（GPU）上

GPU 节点内的集合通信走 NVSwitch 全互联，语义相同但实现不同：

H100：$W_{\text{GPU}} = 450$ GB/s；B200：$W_{\text{GPU}} = 900$ GB/s。

跨节点走 InfiniBand：

经验带宽测量

理论值和实测值之间有显著差距：

TPU 在更小的消息上就能达到接近峰值带宽（~600 KB vs GPU 的 ~10 MB），这是 TPU 直连低延迟的优势。

5.5 通信与计算的重叠（Collective Matmul）

关键优化：在做矩阵乘法的同时进行通信。当 $T_{\text{math}} > T_{\text{comms}}$ 时，通信被完全掩盖。

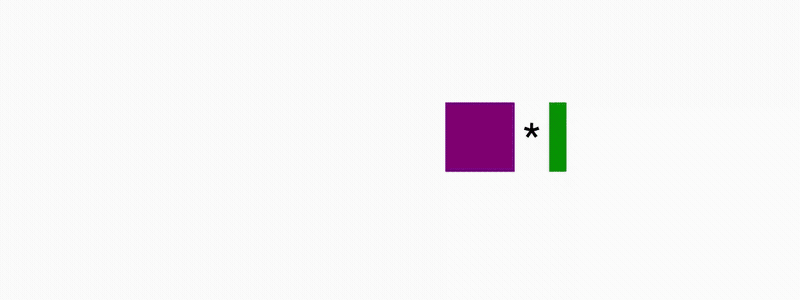

算法思路：AG-Matmul

考虑 Case 2 场景：$A[I, J_X] \cdot B[J, K]$，需要 AllGather A 后做 matmul。传统方法：

[AllGather A: 等待全部完成] → [Matmul: A × B]

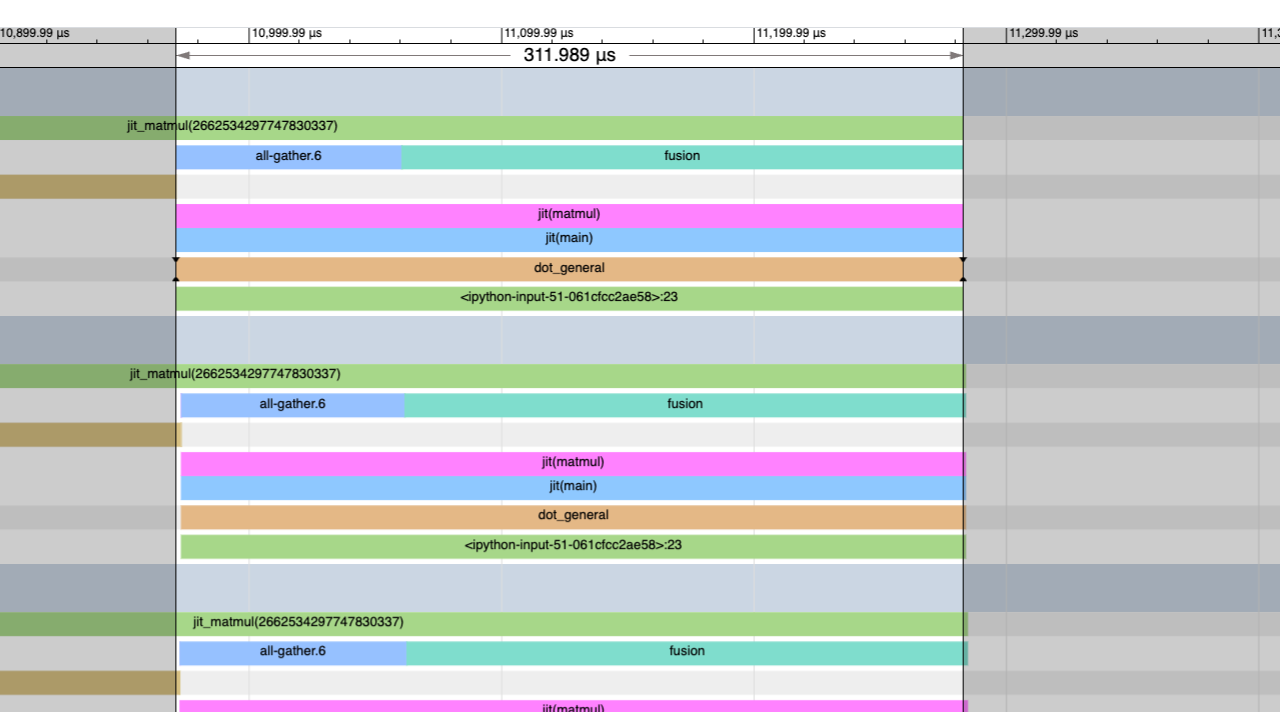

总时间 = T_comms + T_math

Collective Matmul 将两步融合：

[收到 chunk 0] → [计算 chunk 0 的 matmul]
        [收到 chunk 1] → [计算 chunk 1 的 matmul]
                [收到 chunk 2] → [计算 chunk 2 的 matmul]
                        ...

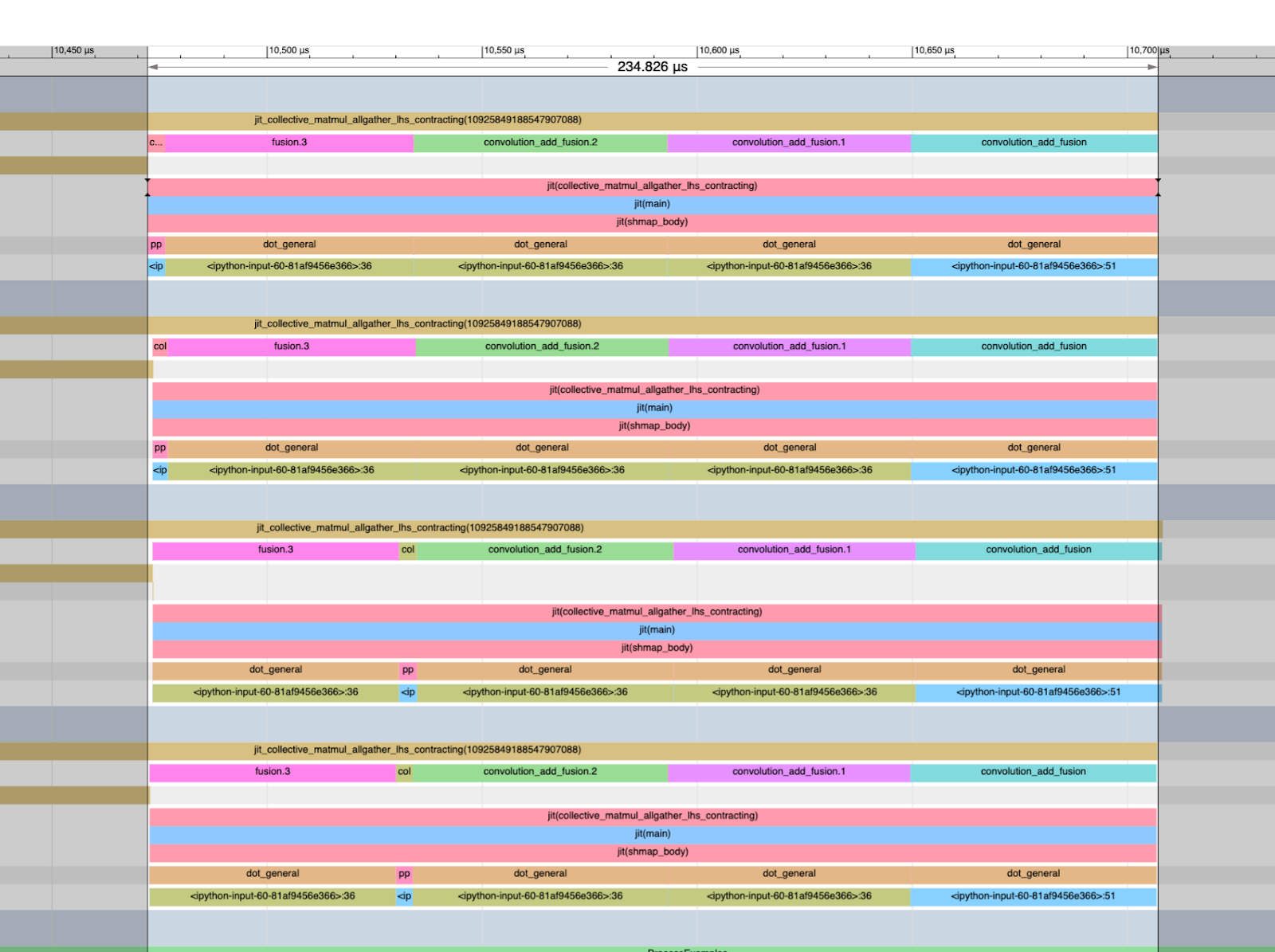

总时间 ≈ max(T_comms, T_math) + 启动延迟

1. 将 AllGather 分成多个 chunk
2. 每收到一个 chunk，立即开始计算该 chunk 对应的矩阵乘法
3. 通信和计算流水线式交错进行

RS-Matmul

类似地，Case 3 场景 $A[I, J_X] \cdot B[J_X, K] \to C[I, K]{U_X}$ 后接 ReduceScatter，也可以重叠：

[计算 chunk 0] → [发送 chunk 0 的部分和]
        [计算 chunk 1] → [发送 chunk 1 的部分和]
                ...

实现条件

通信能被有效掩盖的条件：

这本质上就是 Roofline 分析中的 compute-bound 条件。当操作已经是 memory-bound 时，通信无法被掩盖。

🛠️ 实践：Megatron 中的通信重叠

Megatron 中的核心通信优化配置：

# 梯度 ReduceScatter 与反向传播计算重叠
--overlap-grad-reduce

# ZeRO-1 中参数 AllGather 与前向计算重叠
--overlap-param-gather

# Sequence Parallelism：用 AG/RS 替代 AllReduce
--sequence-parallel

# 分布式优化器（ZeRO-1）
--use-distributed-optimizer

Sequence Parallelism 的思路：

• TP 组内，LayerNorm/Dropout 的输入不需要完整副本
• 将这些操作的激活值沿序列维度分片（ReduceScatter）
• 下一个 Attention/MLP 之前再 AllGather
• 效果：每设备只存 1/TP 的激活值 → 激活内存大幅减少

5.6 NCCL：GPU 集合通信的实现

🛠️ 实践：NCCL 内部机制

NCCL（NVIDIA Collective Communication Library，读作 “nickel”）是 GPU 上集合通信的标准实现。

算法选择：NCCL 根据消息大小和拓扑自动选择最优算法：

• Ring：大消息（> ~256 KB），最大化带宽利用
• Tree：中等消息，平衡延迟和带宽
• Direct/P2P：小消息或节点内全互联时

Ring vs Tree 的权衡：

	Ring	Tree
带宽利用	最优（100%）	较低（~50%）
延迟	O(N)（N-1 步）	O(log N)
适用场景	大消息	小消息、高延迟网络

关键环境变量：

NCCL_IB_DISABLE=0          # 启用 InfiniBand
NCCL_SOCKET_IFNAME=eth0    # 指定网络接口
NCCL_ALGO=Ring             # 强制使用 Ring 算法
NCCL_DEBUG=INFO            # 调试输出
NCCL_P2P_LEVEL=NVL         # NVLink 点对点

与 XLA（TPU）的对比：

• XLA 的通信由编译器静态调度，不需要运行时决策
• NCCL 是运行时库，动态选择算法
• XLA 可以做全局通信调度优化；NCCL 只优化单次集合操作

5.7 分布式训练中的通信模式

理解了基本原语后，我们来看在实际的分布式训练/推理中，这些原语是如何组合使用的。

Data Parallelism（DP）

DP 中每个设备持有完整模型副本，独立计算不同 batch 的梯度，然后 AllReduce 梯度求平均：

前向传播：各设备独立计算（无通信）
反向传播：各设备独立计算梯度（无通信）
梯度同步：AllReduce(gradients) → 所有设备得到平均梯度
参数更新：各设备独立更新（无通信）

通信量 = $2 \times \text{模型大小}$（AllReduce = RS + AG）

ZeRO / FSDP

ZeRO-3 将权重、梯度、优化器状态全部分片。每层需要：

• 前向：AllGather 权重 → 计算前向 → 丢弃非本地权重
• 反向：AllGather 权重 → 计算反向 → ReduceScatter 梯度 → 丢弃非本地权重

通信量 = $3 \times \text{模型大小}$（1× AllGather 前向 + 1× AllGather 反向 + 1× RS 梯度）

Tensor Parallelism（TP）

TP 将权重矩阵沿非收缩维度分片。每层 MLP 需要：

• 前向：AllGather 或 ReduceScatter 激活值（取决于分片方式）
• 反向：反过来的操作

通信量 ∝ 激活值大小（$B \times D$），远小于权重大小（$D \times F$）。但 TP 的通信频率很高（每层都要通信），且不能和计算完全重叠。

Pipeline Parallelism（PP）

PP 使用 点对点通信（Send/Recv），不使用集合通信：

Stage 0 → Send(activations) → Stage 1 → Send(activations) → Stage 2
Stage 2 → Send(gradients)   → Stage 1 → Send(gradients)   → Stage 0

通信量极小（$\sim B \times D$），但在关键路径上不可重叠。

Expert Parallelism（EP）

EP 使用 AllToAll 重新分布 token：

前向：AllToAll(tokens → experts) → 专家计算 → AllToAll(results → 原设备)
反向：对称的 AllToAll 操作

通信量 = $4 \times B \times D$（2× 前向 + 2× 反向的 AllToAll），但 AllToAll 代价只有 AllGather 的 1/4。

通信模式总结

🛠️ 实践：Mini-SGLang 中的 TP 通信

在 mini-sglang 的推理引擎中，TP 的集合通信由 NCCL 实现。

# mini-sglang 中 TP 的 AllReduce 调用（简化）
# 每个 Attention 和 MLP 层的输出需要 AllReduce
if tp_size > 1:
    dist.all_reduce(output, op=dist.ReduceOp.SUM, group=tp_group)

推理中 TP 的通信量远小于训练：

• 训练：$B$ = 数千 tokens → 激活值通信量大
• 推理 decode：$B$ = 1 token → 每次 AllReduce 只有几 KB → 延迟限制
• 推理 prefill：$B$ = prompt 长度 → 类似训练

这也是为什么推理中 TP 的主要好处是减少每卡权重加载量（降低 decode 延迟），而非通信效率。

5.8 通信开销的直觉

一些有用的直觉和具体数值：

AllReduce 梯度（Data Parallelism）：

• 通信量 ≈ 2 × 模型参数量（与设备数无关！）
• 7B 模型，bf16：通信量 ≈ 2 × 14 GB = 28 GB
• 在 900 GB/s NVLink 上：~31 ms
• 在 50 GB/s InfiniBand 上：~560 ms
• 在 180 GB/s ICI（TPU v5e）上：~156 ms

AllGather 权重（FSDP / ZeRO-3）：

• 通信量 ≈ 模型参数量（bf16）
• 7B 模型：~14 GB
• 可以和前向计算重叠 → 如果模型够大，几乎免费

ReduceScatter 梯度（FSDP / ZeRO-3）：

• 通信量 ≈ 模型参数量（bf16）
• 可以和反向传播重叠 → 每层计算完反向时立即发送

AllToAll（MoE Expert Parallelism）：

• 通信量 = 激活值大小 × $(N-1)/N$
• 比 AllGather 便宜 4×，但通常不能和计算重叠（必须先收集完才能计算）
• 在 MoE 中需要做 2 次（前向和反向各一次）→ 可能成为瓶颈

核心数字记忆（H100 8 GPU 节点）：

5.9 Worked Problems（习题与详解）

Problem 1：AllGather 时间计算

题目：在 TPU v4p 4×4×4 slice（mesh {'X': 4, 'Y': 4, 'Z': 4}）上做以下操作，分别需要多长时间？

(a) $\text{AllGather}_X([B_X, D_Y])$，$B=1024, D=4096$，bf16

(b) $\text{AllGather}_{XY}([B_X, D_Y])$

(c) $\text{AllReduce}_Z([B_X, D_Y]{U_Z})$

Problem 2：延迟限制场景

题目：在 TPU v4p 4×4×4 上 $\text{AllGather}_X([B_X])$，$B=128$，bf16（256 字节）。需要多久？

Problem 3：两种 Matmul 策略的比较

题目：执行 $X[B, D] \cdot_D Y[D_X, F] \to Z[B, F]$。

策略 1：先 AllGather Y，再做 matmul

策略 2：直接做本地 matmul（$X[B, D_X] \cdot Y[D_X, F] \to Z[B, F]{U_X}$），再 AllReduce 结果

分别计算 FLOPs 和通信量，哪种更优？

Problem 4：Transformer Block 分片设计

题目：一个 Transformer MLP block 有 $W_{\text{in}}[D, F]$ 和 $W_{\text{out}}[F, D]$，$D=8192, F=32768, B=128$，bf16。在 TPU v5e 2×2 上（每 TPU 只有 300 MB 可用内存）。如何分片以满足内存限制并最小化通信？

Problem 5：AllToAll 代价详解

题目：严格推导为什么双向环上 AllToAll 的代价是 AllGather 的 1/4。分别计算单向环和双向环上两种操作的单链路流量。

Problem 6：通信与计算重叠分析

题目：在 8×H100 节点上执行 TP（$W[D, F_Y]$，$D=8192, F=28672, B=2048$，bf16，Y=8）。每层 MLP 的前向传播中：(a) $T_{\text{math}}$ 和 $T_{\text{comms}}$ 分别是多少？(b) 通信能被完全掩盖吗？

Problem 7：复制比例

题目：数组 $A[I_X, J, K, …]$ 只沿 $X$ 分片，mesh 为 {'X': 4, 'Y': 8, 'Z': 2}。$A$ 在所有芯片上的总字节数与原始数组大小的比值是多少？

Problem 8：AllReduce 与设备数的关系

题目：一个 7B 参数模型（bf16）在 8 张、64 张、512 张 H100 上做纯 DP 的 AllReduce。三种情况下 AllReduce 时间分别是多少？你发现了什么？

Problem 9：FSDP vs DP 通信量比较

题目：训练 70B 参数模型（bf16 权重），比较纯 DP 和 FSDP（ZeRO-3）每步的通信量。哪种通信量更大？哪种内存效率更高？

Problem 10：推理中的 TP 通信

题目：LLaMA 70B（$D=8192$, 80 层）使用 TP=8 做推理。在 decode 阶段（每步 batch=1 token），每步每层的 AllReduce 通信量和时间是多少？与 prefill（prompt=2048 tokens）对比。

关键要点

• AllGather：移除分片下标 $[A_X] \to [A]$，代价 $V/W$
• ReduceScatter：移除未归约标记、添加分片 $[A]{U_X} \to [A_X]$，代价 $V/W$
• AllReduce = ReduceScatter + AllGather，代价 $2V/W$
• AllToAll：移动分片下标 $[A_X, B] \to [A, B_X]$，代价 $V/(4W)$（双向环）
• ReduceScatter 和 AllGather 互为转置（反向传播的导数）
• 通信时间与设备数无关（带宽限制时），只取决于数据量和链路带宽
• 小缓冲区（< 45 KB on TPU v5e）进入延迟限制模式，此时与设备数相关
• 多轴 AllGather 可利用多条 ICI 轴的带宽并行传输
• Collective Matmul 将通信和计算流水线式重叠，当 compute-bound 时通信近乎免费
• GPU 实测集合通信带宽显著低于理论值，且需大消息才能达峰
• NCCL 自动选择 Ring/Tree/Direct 算法，大消息用 Ring，小消息用 Tree
• Megatron 用 --overlap-grad-reduce 和 --overlap-param-gather 实现通信掩盖
• AllReduce 时间与设备数无关是 Fat Tree 和环形算法的核心优势
